Tip G platforme – EURO PARK sistemi

EURO PARK Tip G sistemi (G2 i G4) dizajnirani su za vertikalno parkiranje dva ili četiri vozila na dva nivoa, uz nezavisno korišćenje svake platforme. Zbog svog jedinstvenog koncepta sa nagnutim pristupom, G sistemi su posebno pogodni za objekte sa ograničenom visinom ili pristupom. Fleksibilni su, sigurni i izrađeni u skladu sa najvišim tehničkim standardima.

neki cta
Pametan način da duplirate kapacitet, čak i kada nemate idealne uslove.

Ključne karakteristike G sistema

Nezavisno parkiranje vozila u dva nivoa (G2: 2 vozila, G4: 4 vozila)

Nagnuti ulaz (5° za gornju, 8° za donju platformu)

Pogodno za vozila visine do 1,5 m (donja platforma)

Stabilan i tih rad pomoću makazastog i polužnog mehanizma

Pristup bez potrebe za prisustvom osobe na platformi

Toplocinkovana čelična konstrukcija, prilagodljive širine

Tehničke specifikacije

Tehničke specifikacije

Broj vozila

2

Dimenzije platforme

do 2.7 x 5 m (moguća izrada po meri)

Dubina jame

1.65 – 2.0 m

Brzina podizanja / spuštanja

cca 0.04 m/s

Tip pogona

Elektrohidraulični, 24V DC

Zaštita konstrukcije

Toplocinkovanje

Maksimalna visina vozila (donja platforma)

1.5 m

Elektroorman

IP65 zaštita, pogon više sistema

Priključna snaga

cca 3.5 kW (zavisno od agregata)

Minimalna debljina betonske ploče

18 cm

Preuzmite tehničku dokumentaciju

Tip G datasheet
G2 varijante
Tip G2

Tehničke specifikacije

Broj vozila

4

Dimenzije platforme

do 5.2 x 5 m (moguća izrada po meri)

Dubina jame

1.65 – 2.0 m

Brzina podizanja / spuštanja

cca 0.04 m/s

Tip pogona

Elektrohidraulični, 24V DC

Zaštita konstrukcije

Toplocinkovanje

Maksimalna visina vozila (donja platforma)

1.5 m

Elektroorman

IP65 zaštita, pogon više sistema

Priključna snaga

cca 3.5 kW (zavisno od agregata)

Minimalna debljina betonske ploče

18 cm

Preuzmite tehničku dokumentaciju

Tip G datasheet
G4 varijante
Tip G4

Pogonski uređaj

G sistemi pokreću se putem elektrohidrauličkog pogona, koji uključuje:

  • Hidraulički agregat (zupčasta pumpa + elektromotor, potopljen u ulje)
  • BOSCH-Rexroth elektromagnetni ventil (24V DC) sa opcijom ručnog spuštanja
  • Plunžeri sa mehaničkim sigurnosnim ventilima (“padobran”)
  • Elektroorman (IP65), sa zaštitom motora, napajanjem i monitoringom
  • Upravljački pult sa taster-ključem i sigurnosnim STOP tasterom

Svi elementi sistema napajaju se sa 24V DC, a kablovi su organizovani u kanalice za sigurnu i urednu instalaciju.

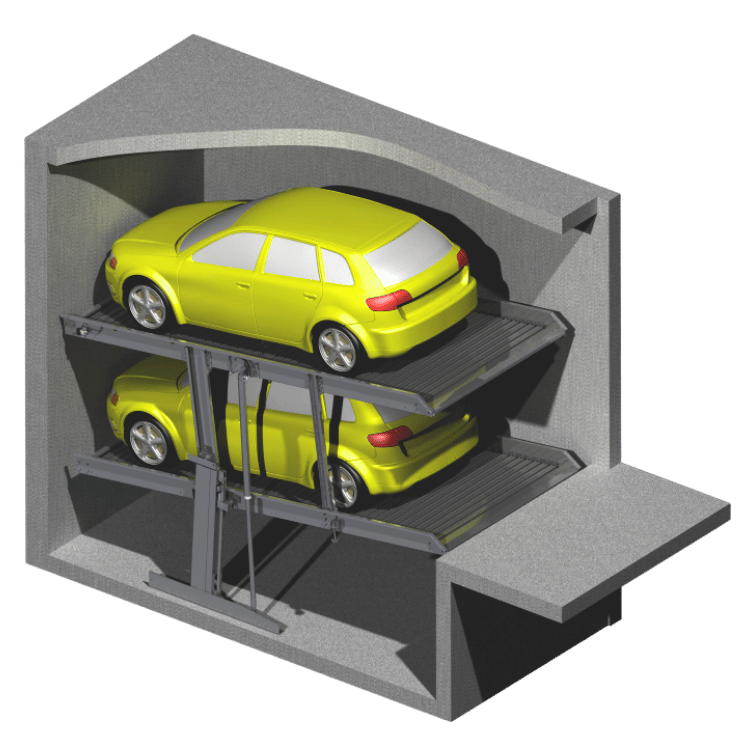

Tip G2

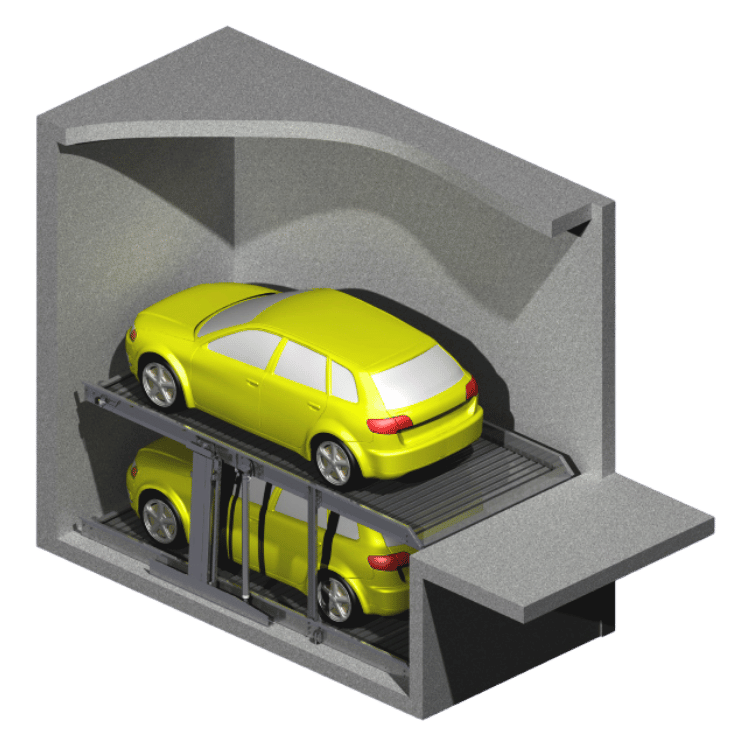

Tip G2s

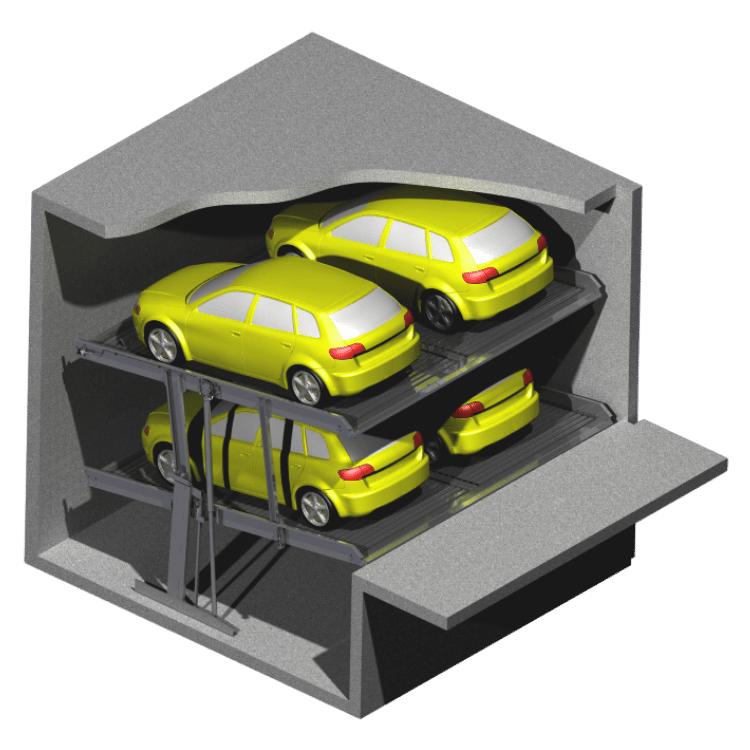

Tip G4

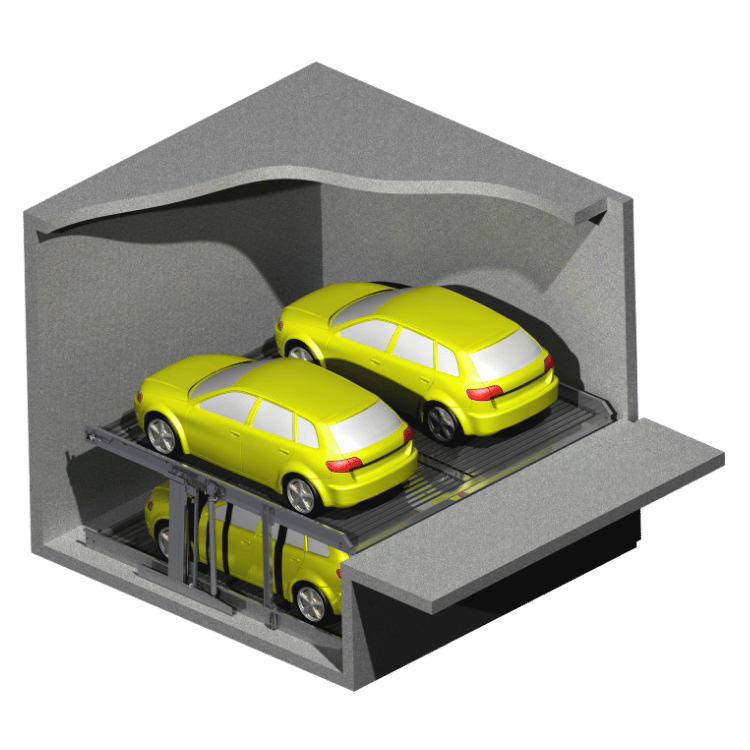

Tip G4s

Prostor za smeštanje parkirnih platformi

Instalacija se vrši u armirano-betonsku jamu minimalne klase B25, sa pločom i prednjim zidom debljine min. 18 cm. Zidovi moraju biti otporni na mehanička oštećenja i vlagu, bez taloženja prašine. Dno jame mora biti hidroizolovano.

Investitor obezbeđuje
  • Pocinkovanu traku za uzemljenje FeZn 20x3
  • Napojni kabl: 5x1.5 mm² (do 100 m), 5x2.5 mm² (preko 100 m)
  • Drenirani prostor (ako je potrebno)
  • Obeležavanje ivice platforme žutom linijom (ISO 3864)

Rešenje koje funkcioniše i kada prostor to ne dozvoljava

EURO PARK G sistemi su idealni za objekte sa specifičnim pristupnim uslovima. Javite nam se za tehnički predlog ili konsultaciju.
